エコキュート基礎・設備機器関連

短い工期で安心・安全な基礎が据え付けられます。

エコベース (エコキュート用組立基礎)

製品概要

エコベースは中部電力との共同開発により生まれました。

工期の大幅短縮と耐震性能に特化した、エコキュートタンクユニット・電気温水器の設置専用組立コンクリート基礎です。

エコベース (エコキュート用組立基礎)

特長

  • 【強い】東北大学にて耐震強度実験を実施

    建築設備耐震設計・施工指針2005年度版(国土交通省国土技術政策総合研究所監修)に基づき耐震計算を行い、東北大学工学研究科においてエコキュート転倒試験を行いました。
    1978年宮城県沖地震の再現波の最大2倍(震度6強相当)まで加振した結果、傾斜・転倒に関わる大きな損傷は見られないという結果より、試験同様の設置方法をご提案しております。

  • 【早い】基礎作りが簡単に誰でもできる

    基礎作りにかかる作業時間を大幅にカットできます。HEタイプはエコキュートの当日付け替えも可能に。

  • 【安心】レール引抜強度=M12アンカーボルト並

    アルミレールのM12×50ボルト1本の引抜強度は約1600Kgです。

2008.6.20 エコベースHE750 転倒試験

2008.6.20 エコベースHE750 転倒試験

HEシリーズ(ブロック組上げタイプ)

いつも一定品質&作業効率UP!ボックスレンチ1本で組み上がる!

「エコベースHEシリーズ」は、生コンを使わずに設置できるため、誰が作業しても一定の品質を確保&安定した仕上がりをお約束します。

さらに、ベースを格子状に組むことにより、従来得られなかった強度を実現!

持ち運びにも便利なサイズで、基礎に係る工事の時間を大幅に短縮します。

【特許取得】特許第4982217号

HEシリーズ(ブロック組上げタイプ)

設置手順例

設置場所 資料
土の上に設置する場合 ガス、石油などの他熱源からの切り替えで、土の上に新たに基礎を設置する場合の設置手順例です。 ダウンロードする(PDF)
コンクリート土間に
設置する場合
犬走りなどのコンクリート基礎の上にエコベースを用いて平らな基礎を設置する場合の設置手順例です。 ダウンロードする(PDF)
犬走りを利用しながら
設置する場合
犬走りを利用して基礎を設置したいが、犬走りの幅が足りなくエコベースがはみ出してしまう場合の設置手順例です。 ダウンロードする(PDF)
傾斜のある
コンクリート土間
設置
ポイント
犬走りは水はけを良くするため緩く傾斜しています。直接基礎を設置するとタンクユニットが傾いて倒れる危険性があるため、安全な設置には水平をとることが重要ポイントです! ダウンロードする(PDF)

Eシリーズ(生コンクリート後打ちタイプ)

一定品質&作業効率UP!基礎工事時間を大幅短縮!

「エコベースEシリーズ」は、ブロック2本と特殊加工プレートで枠を組み、その中に生コンクリートを投入して組み立てる組み立て基礎です。

持ち運びにも便利なサイズで、基礎に係る工事の時間を大幅に短縮します。

【特許取得】 特許第4738886号

Eシリーズ(生コンクリート後打ちタイプ)

設置手順例

設置場所 資料
エコキュート角型を
土の上に設置する場合
※E750を使用
ガス・石油などの他熱源からの切り替えで、土の上に新たに基礎を設置する場合の、E750を用いた設置手順例です。
適応はエコキュート角型です。
ダウンロードする(PDF)
エコキュート薄型を
土の上に設置する場合
※E500L・E500を使用
ガス・石油などの他熱源からの切り替えで、土の上に新たに基礎を設置する場合の、E500L・E500を用いた設置手順例です。
適応はエコキュート薄型です。
ダウンロードする(PDF)

ラインナップ

タンク、設置場所に合わせて選べる2シリーズ・5タイプ

名称 エコベース HE920
エコキュート角型3本脚、パナソニック・長府製作所4本脚用
エコベース HE920
シリーズ HEシリーズ
組立時 920×920×H150
ブロック 上部ブロック/HE920-1・2・3・4(4本) 1ブロック・49kg
下部ブロック/HE920-5(2本) 1ブロック・42kg
※本体…計6本、合計重量…280kg
付属品 付属品HEA920
(上下部連結用ボルト、機器固定用M12ボルト)・1組
製品図面 ダウンロードする(PDF)
名称 エコベース HE750
エコキュート角型3本脚用
エコベース HE750
シリーズ HEシリーズ
組立時 750×750×H150
ブロック 上部ブロック/HE750-1・2・3(3本) 1ブロック・39kg
下部ブロック/HE750-4(2本) 1ブロック・31kg
※本体…計5本、合計重量…179kg
付属品 付属品HEA750
(上下部連結用ボルト、機器固定用M12ボルト)・1組
製品図面 ダウンロードする(PDF)
名称 エコベース E750
エコキュート角型3本脚、4本脚用
エコベース E750
シリーズ Eシリーズ
ブロック 1ブロック・33kg
※本体…計2本、合計重量…66kg
付属品 付属品EA750
(ブロック結用ボルト、プレート、機器固定用M12ボルト)・1組
製品図面 ダウンロードする(PDF)
名称 エコベース E500
エコキュート薄型4本 or 5本脚用
エコベース E500
シリーズ Eシリーズ
ブロック 1ブロック・23kg
※本体…計2本、合計重量…46kg
付属品 付属品EA500
(ブロック結用ボルト、プレート、機器固定用M12ボルト)・1組
適応 アンカーピッチ800mmまで適応
製品図面 ダウンロードする(PDF)
名称 エコベース E500L
エコキュート薄型4本 or 5本脚用
エコベース E500L
シリーズ Eシリーズ
ブロック 1ブロック・23kg
※本体…計2本、合計重量…46kg
付属品 付属品EA500
(ブロック結用ボルト、プレート、機器固定用M12ボルト)・1組
適応 アンカーピッチ800mm以上に適応
製品図面 ダウンロードする(PDF)

関連部材

インスタントコンクリート・玉砂利入り 25kg

インスタントコンクリート・玉砂利入り 25kg

1袋につき2.3リットルの水で練り混ぜるインスタント生コンクリートで、エコベースEシリーズのエコベース内に投入します。
捨てコンクリートとして使用する場合は、練り混ぜ水を少なくし、固練りして使用します。

無収縮グラウト材フィルコン-R 5kg

無収縮グラウト材フィルコン-R 5kg

1袋5kgに対し0.9リットルの水で高回転ハンドミキサーでよくかく拌し使用します。
(高回転ハンドミキサーの刃はアルミ製を使用しないでください。)
地中抵抗アンカー打ち込み時に併用し、エコベースと地盤をしっかり固定します。

HE920・HE750・E750 …1袋
E500・E500L …2袋
地中抵抗アンカーセット

地中抵抗アンカーセット

ワッシャーをナットで挟んだ方を下にし、地盤に打ち込みます。ワッシャーと寸切りボルトの隙間に水でかく拌したフィルコンRを流し込み、エコベースと地盤をしっかり固定します。

M10×1000mm寸切りボルト(ワッシャー、ナット付)

HE920・HE750・E750 …4本1セット
E500・E500L …8本1セット

地中抵抗アンカー工法とは

震度6強相当の耐震性を実現!!

エコベースの打ち込み孔から地中抵抗アンカーを地中に打ち込み、水で撹拌したフィルコンRでコーティングすることで、地中に鉄筋入りのコンクリート柱が形成されます。

これにより、エコベースが地盤にしっかりと固定され、震度6強相当の耐震性を実現しています。

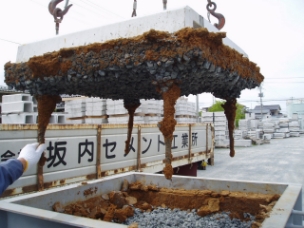

地中に形成されたコンクリート柱

地中に形成されたコンクリート柱

コンクリート用アンカーセット

コンクリート用アンカーセット

エコベースを設置する地盤がコンクリート土間の場合に使用します。

M12×200mm寸切りボルト(M12グリップアンカー、φ40・φ50ワッシャー、ナット付き))

HE920・HE750・E750・E500 …4本1セット
E500L …6本1セット

セット内容

セット内容

メーカー別フィッティング図面

各社エコキュートにどのタイプのエコベースがフィッティングするのかご確認いただけます。

ご使用予定のエコキュートの型番表記がない場合、お調べいたしますのでお気軽にお問合せください。

施工写真

エコベースE750

エコベースE750

エコベースHE750

エコベースHE750

エコベースHE920

エコベースHE920

おすすめの使用用途

室外機(エコキュート、温水器、蓄電池)の安全対策&災害対策

  • 地震でエコキュートが倒れないか心配
  • 1日でエコキュートを交換したい

東北・北関東のコンクリート製品は、坂内セメント工業所へ

資料ダウンロードはこちら

資料を無料で
ダウンロードいただけます。

お問い合わせはこちら

製品に関するお問い合わせなど
まずはお気軽にご相談ください。

タイガーベース

製品概要

タイガーベースは、アルミアルマイト加工レール付ブロックです。

様々なサイズがあり、用途に合わせてお選びいただけます。

エアコン室外機、エコキュートヒートポンプ、灯油タンク、店舗ライトアップの照明灯等の基礎、配管支持など、様々な用途でご使用いただいております。

タイガーベース

使用例

使用例 写真

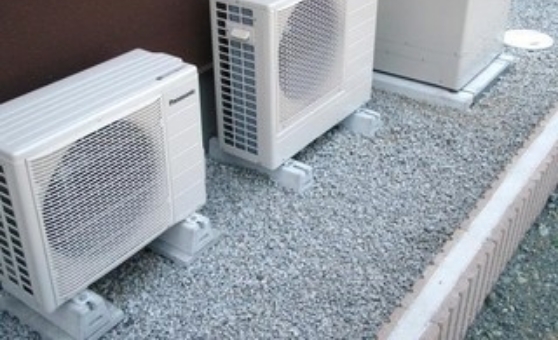

エコキュートヒートポンプ、エアコン室外機の基礎に使用しています。

エコキュートタンクユニットの基礎にはこちら↓

寸法規格

アルミアルマイト加工レール

M10 M12 長さ(㎜) 高さ(㎜) 上部巾(㎜) 下部巾(㎜) 重量(kg)
L150-100 XL150-100 150 100 80 110 3
L200-100 XL200-100 200 4
L250-100 250 5
L300-100 XL300-100 300 6
L350-100 XL350-100 350 7
L400-100 XL400-100 400 8
L450-100 XL450-100 450 9
L500-100 XL500-100 500 10
L130-120 130 120 100 130 4
L400-120 XL400-120 400 12
L500-120 XL500-120 500 15
L550-120 XL550-120 550 17
L600-120 XL600-120 600 18
L650-130 650 130 110 140 24
L700-130 700 26
L750-130 XL750-130 750 28
L800-130 XL800-130 800 29
L850-130 XL850-130 850 31
L900-130 XL900-130 900 33
L950-130 950 35
L1000-130 XL1000-130 1000 37
L450-150 XL450-150 450 150 110 140 18
L550-150 XL550-150 550 22
L600-150 XL600-150 600 25
L700-150 XL700-150 700 29
L750-150 XL750-150 750 31
L1200-150 XL150-150 1200 50
L1500-150 XL150-150 1500 60

寸法規格

タイガーベースLG

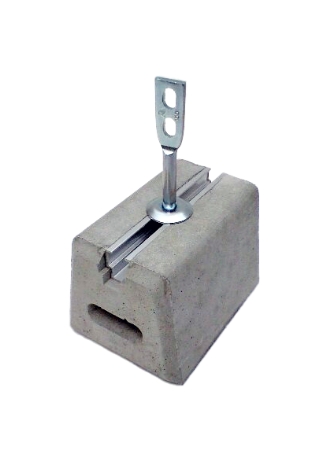

タイガーベースLGは、アンカー固定式のタイガーベースです。

ブロックの貫通穴を利用し、コンクリートの上にアンカー固定したり、土の上に地中抵抗アンカー(別売)で固定したり出来ます。

主に、公共事業(学校、病院、役所等)での耐震補強工事にご使用いただいております。

タイガーベースLG

設置手順例〈コンクリートの上に設置する場合〉

設置手順例〈コンクリートの上に設置する場合〉01

01

設置手順例〈コンクリートの上に設置する場合〉02

02

設置手順例〈コンクリートの上に設置する場合〉03

03

設置手順例〈コンクリートの上に設置する場合〉04

04

設置手順例〈コンクリートの上に設置する場合〉05

05

設置手順例〈コンクリートの上に設置する場合〉06

06

設置手順例〈コンクリートの上に設置する場合〉07

07

寸法規格

アルミアルマイト加工レール
※地盤固定のためのグリップアンカーは現場でご準備下さい

M12 長さ(㎜) 高さ(㎜) 上部巾(㎜) 下部巾(㎜) 重量(kg)
LG500 500 100 80 110 17
LG600 600 20
LG750 750 26
LG850 850 29
LG1000 1000 34
LG1200 1200 41

タイガーベースVS

タイガーベースVSは、主に自動販売機固定に使用する、レールが組み込まれたコンクリートブロックです。

自動販売機基礎の他には、証明写真機等の大型機器固定用基礎や、室外機高置きの場合の基礎にご使用いただいております。

M10インサートが埋め込んであり、ブロック同士を連結プレート(別売)で連結することが出来ます。

タイガーベースVS

寸法規格

アルミアルマイト加工レール

M12 長さ(㎜) 高さ(㎜) 上部巾(㎜) 下部巾(㎜) 重量(kg)
VS300 300 100 300 300 20
VS500 500 34
VS550 550 37
VS600 600 40
VS650 650 44
VS700 700 47
VS750 750 51
VS800 800 54
VS900 900 62
VS1000 1000 70

東北・北関東のコンクリート製品は、坂内セメント工業所へ

資料ダウンロードはこちら

資料を無料で
ダウンロードいただけます。

お問い合わせはこちら

製品に関するお問い合わせなど
まずはお気軽にご相談ください。

ダクターベース、その他

製品概要

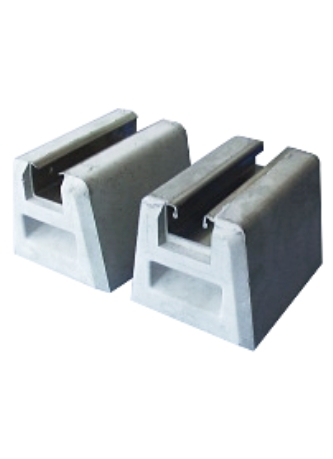

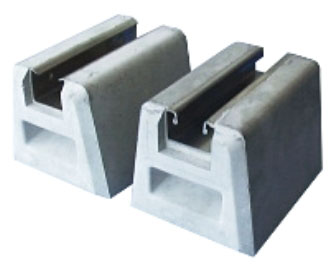

ダクターベースは電気配管支持に使用される、各種の露出配管設備支持に便利なレール付ブロックです。

レール部分には溶融亜鉛メッキ鋼板、アルミ、どぶ付きメッキ、ステンレス(304)を取り揃え、サイズも(150〜1200mm)の豊富なラインナップで対応致します。

用途にあわせてご使用ください。

ダクターベース、その他
ダクターベース、その他

使用例

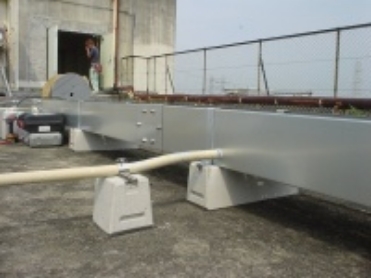

ケーブルラック等の支持

ケーブルラック等の支持

各種露出配管設備支持

各種露出配管設備支持

携帯基地局

携帯基地局

寸法規格

溶融亜鉛
メッキ
アルミアルマイト加工 どぶ漬け
メッキ
ステンレス
(304)
長さ(㎜) 高さ(㎜) 上部巾(㎜) 下部巾(㎜) 重量(kg)
DS150-100 DA150-100 DV150-100 DM150-100 150 100 80 110 3
DS200-100 DA200-100 DV200-100 DM200-100 200 4
DS300-100 DA300-100 DV300-100 DM300-100 300 6
DS350-100 DA350-100 DV350-100 DM350-100 350 7
DS400-100 DA400-100 DV400-100 DM400-100 400 8
DS450-100 DA450-100 DV450-100 DM450-100 450 9
DS500-100 DA500-100 DV500-100 DM500-100 500 10
DS400-120 DA400-120 DV400-120 DM400-120 400 120 100 130 12
DS500-120 DA500-120 DV500-120 DM500-120 500 15
DS550-120 DA550-120 DV550-120 DM550-120 550 17
DS600-120 DA600-120 DV600-120 DM600-120 600 18
DS700-120 DA700-120 DV700-120 DM700-120 700 21
DS750-130 DA750-130 DV750-130 DM750-130 750 130 110 140 27
DS800-130 DA800-130 DV800-130 DM800-130 800 29
DS850-130 DA850-130 DV850-130 DM850-130 850 31
DS900-130 DA900-130 DV900-130 DM900-130 900 33
DS1000-130 DA1000-130 DV1000-130 DM1000-130 1000 35
DS450-150 DA450-150 DV450-150 DM450-150 450 150 110 140 18
DS550-150 DA550-150 DV550-150 DM550-150 550 22
DS600-150 DA600-150 DV600-150 DM600-150 600 25
DS700-150 DA700-150 DV700-150 DM700-150 700 29
DS750-150 DA750-150 DV750-150 DM750-150 750 31
DS1200-150 DA1200-150 DV1200-150 DM1200-150 1200 50

アンカーベース製品概要

アンカーベースは上面中心部に3/8×30mm(ダクロメッキ)インサートが埋め込んであるブロックです。

配管架台の基礎、配管の支持等多用途に使用できます。

アンカーベース 製品写真

使用例

アンカーベース 使用例

アングル配管架台の基礎、配管の支持等多用途に使用できます。

寸法規格

長さ(㎜) 高さ(㎜) 上部巾(㎜) 下部巾(㎜) 重量(kg)
A130 130 120 100 130 4
A150 150 100 130 150 4
AB150 150 100 150 180 6

アングルベース製品概要

アングルベースは配管・機械固定に使用されるレール付ブロックです。

レール部分には溶融亜鉛メッキ鋼板、アルミ、どぶ付きメッキ、ステンレス(304)を取り揃えております。

用途にあわせてご使用ください。

アングルベース 製品写真

使用例

アングルベース 使用例
アングルベース 使用例

様々な配管・機械固定に使用することが出来ます。

寸法規格

アルミアルマイト加工 溶融亜鉛メッキ アルミアルマイト加工 どぶ漬け
メッキ
ステンレス(304) 長さ(㎜) 高さ(㎜) 上部巾

下部巾(㎜)
重量(kg)
M10タイプ M12タイプ
AG
150-100





150 100 130

150
4
AG
200-100
XAG
200-100
AGDS
200-100
AGDA
200-100
AGDV
200-100
AGDM
200-100
200 170

200
8
AG
200-150
XAG
200-150
AGDS
200-150
AGDA
200-150
AGDV
200-150
AGDM
200-150
150 11
AG
200-200
XAG
200-200
AGDS
200-200
AGDA
200-200
AGDV
200-200
AGDM
200-200
200 14
AG
300-250
XAG
300-250
AGDS
300-250
AGDA
300-250
AGDV
300-250
AGDM
300-250
300 250 240

300
41
AG
300-300
XAG
300-300
AGDS
300-300
AGDA
300-300
AGDV
300-300
AGDM
300-300
300 50
