外フラット式集水桝

外フラット式集水桝
「現場に合う」プレキャスト集水桝で工期短縮

＼電子カタログの閲覧、CAD図面DLができます／

資料ダウンロード（無料）

＼現場に合った製品をご提案します／

お問い合わせはこちら

集水桝とは

「集水桝」とは、主に側溝と接続して使用する、側溝を流れてくる水を溜めこむ施設です。排水桝の一種であり、特に雨水を集めるために用いられる排水桝（雨水桝）が集水桝と呼ばれています。
集水桝には、側溝を流れる水のオーバーフローを防ぐ、側溝の角度を変えるなどの目的があります。また、側溝に流れてきたゴミや泥などの不純物を集め、側溝に詰まりが生じないようにする役割もあります。
素材はコンクリート製のものが一般的で、蓋は道路表面の雨水を水路へ落とす為、グレーチングという網目状の鋼製蓋を使用することが多いです。

集水桝は、現場打ちで作成する方法と、プレキャスト集水桝を使用する方法があります。

現場打ち工法のデメリット

現場打ち桝　デメリット

従来の現場打ち工法の場合、型枠大工の不足、木製型枠の廃材処理、工期がかかる、などのデメリットがあります。
また、従来工法の集水桝は側溝幅よりも大きく作られるため、道路にはみ出して道路の景観を損ねます。さらに、その集水桝の上を車が頻繁に通過することにより、桝天端部分の劣化が促進されます。

解決


現場打ち工法から「プレキャスト集水桝」へ

プレキャスト桝へ変更することで、現場打ちのデメリットを解決するだけではなく、現場に嬉しいメリットがたくさんあります！

外フラット式集水桝

製品概要

側溝幅に合わせた製品形状により、施工も簡単で仕上がりがすっきり納まるプレキャスト集水桝です。

取り外し可能なゴミカゴ付きで落ち葉や紙屑の進入を防ぎます。



よくある質問を見る
電子カタログを見る
※PDFダウンロードもできます
CADダウンロード（DXF）
外フラット集水桝　製品概要

外フラット式集水桝の特長

外フラット集水桝は側溝幅にぴったり

Point１

側溝幅にぴったり

落ちふた式U形側溝、可変側溝の外幅と同じサイズで見た目すっきり。



≫ 対応する側溝の種類

外フラット集水桝で工期短縮

Point２

工期短縮

プレキャスト化により、現場作業を大幅に軽減＆型枠工などの人手不足も解消します。



≫ 「桝ベース」で更に工期短縮する

外フラット式集水桝は豊富な種類と在庫で即納対応可能

Point３

即納可能

豊富な種類の在庫で即納対応します。



≫ 寸法規格をみる

外フラット集水桝は削孔が簡単

Point４

削孔が簡単

外面に側溝形状の切り溝が入っており、溝部分が薄いからカットしやすい。



≫ 切り溝の形状

外フラット式集水桝は側溝の取付けが簡単

Point５

取付けが簡単

外面がフラットだから、側溝の取付けが簡単。

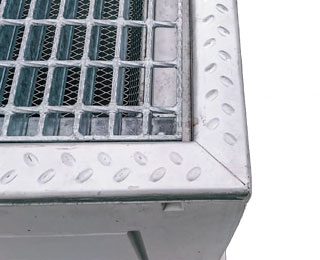

外フラット集水桝は上面が角欠けしない

Point６

角欠けしない

マスの上面までグレーチング受枠で覆われているから、角欠けしない。

外フラット式集水桝は便利なゴミカゴが標準装備

Point７

便利なゴミカゴ付

ゴミカゴ標準装備。桝内にゴミが落ちるのを防げるから、維持管理が楽ちん！

ラインナップ（外フラット式集水桝）

外フラット式集水桝（AS桝）イメージ

AS桝

可変側溝（300～1000）に対応

寸法規格をみる



資料ダウンロード（無料）
外フラット集水桝（PU桝）イメージ

PU桝

落ちふた式U型側溝（250～500）に対応

寸法規格をみる



資料ダウンロード（無料）

外フラット式集水桝の「切り溝」の形状

側溝との接続部に削孔しやすいよう切り溝が入っており、それぞれ対応する側溝の用途に合わせた形状になっています。





外フラット集水桝　AS桝　切り溝形状

AS桝：外面の下端まで“Π型”の切り溝

外フラット集水桝　PU桝　切り溝形状

PU桝：外面の中間に“口型”の切り溝

外フラット集水桝の削孔は現場でお願いします

削孔は現場にてお願いします

側面に開口を設けた製品としますと、現場にて接続部と開口位置が合わない等の問題が生じる恐れがあるため、弊社では開口していない製品を納入させていただいております。

寸法規格（外フラット式集水桝）

外フラット式集水桝の寸法図・寸法表です。
全160種（AS桝 106種・PU桝 54種）の豊富なサイズから選べます。





AS桝（可変側溝 対応）

正方形

AS桝　300×300

外フラット式集水桝　寸法図　正方形イメージ
呼び名 寸法（ｍｍ）
A A' B B' H' eA eB dA dB d'A d'B t
300×300×400 300 500 300 500 460 100 100 50 50 50 50 140
300×300×500 560
300×300×600 660
300×300×700 760
300×300×800 860
300×300×900 960
300×300×1000 1060
300×300×1200 1260
300×300×1400 1460

AS桝　400×400

外フラット式集水桝　寸法図　正方形イメージ
呼び名 寸法（ｍｍ）
A A' B B' H' eA eB dA dB d'A d'B t
400×400×500 400 610 400 610 565 105 105 55 55 50 50 150
400×400×600 665
400×400×800 865
400×400×1000 1065
400×400×1200 1265
400×400×1500 1565

AS桝　450×450 NEW

外フラット式集水桝　寸法図　正方形イメージ
呼び名 寸法（ｍｍ）
A A' B B' H' eA eB dA dB d'A d'B t
450×450×500 450 650 450 650 570 100 100 50 50 50 50 120
450×450×600 670
450×450×700 770
450×450×800 870
450×450×900 970
450×450×1100 1170
450×450×1300 1370
450×450×1500 1570

AS桝　500×500

外フラット式集水桝　寸法図　正方形イメージ
呼び名 寸法（ｍｍ）
A A' B B' H' eA eB dA dB d'A d'B t
500×500×600 500 720 500 720 675 110 110 55 55 55 55 175
500×500×800 875
500×500×1000 1075
500×500×1200 1275
500×500×1400 1475
500×500×1700 1775

AS桝　600×600

外フラット式集水桝　寸法図　正方形イメージ
呼び名 寸法（ｍｍ）
A A' B B' H' eA eB dA dB d'A d'B t
600×600×800 600 830 600 830 885 115 115 60 60 55 55 200
600×600×1000 1085
600×600×1200 1285
600×600×1400 1485
600×600×1600 1685
600×600×1800 1885

AS桝　700×700

外フラット式集水桝　寸法図　正方形イメージ
呼び名 寸法（ｍｍ）
A A' B B' H' eA eB dA dB d'A d'B t
700×700×1000 700 970 700 970 1085 135 135 70 70 65 65 255
700×700×1250 1335
700×700×1500 1585
700×700×1750 1835
700×700×2000 2085

AS桝　800×800

外フラット式集水桝　寸法図　正方形イメージ
呼び名 寸法（ｍｍ）
A A' B B' H' eA eB dA dB d'A d'B t
800×800×1000 800 1080 800 1080 1100 140 140 75 75 65 65 270
800×800×1250 1350
800×800×1500 1600
800×800×1750 1850
800×800×2000 2100
800×800×2200 2300

AS桝　900×900

外フラット式集水桝　寸法図　正方形イメージ
呼び名 寸法（ｍｍ）
A A' B B' H' eA eB dA dB d'A d'B t
900×900×1000 900 1190 900 1190 1110 145 145 75 75 70 70 305
900×900×1250 1360
900×900×1500 1610
900×900×1750 1860
900×900×2000 2110
900×900×2200 2310

AS桝　1000×1000

外フラット式集水桝　寸法図　正方形イメージ
呼び名 寸法（ｍｍ）
A A' B B' H' eA eB dA dB d'A d'B t
1000×1000×1000 1000 1300 1000 1300 1135 150 150 80 80 70 70 330
1000×1000×1250 1385
1000×1000×1500 1635
1000×1000×1750 1885
1000×1000×2000 2135
1000×1000×2400 2535

長方形

AS桝　300×600

外フラット式集水桝　寸法図　長方形イメージ
呼び名 寸法（ｍｍ）
A A' B B' H' eA eB dA dB d'A d'B t
300×600×400 300 500 600 830 460 100 115 50 60 50 55 150
300×600×500 560
300×600×600 660
300×600×700 760
300×600×800 860
300×600×900 960
300×600×1000 1060
300×600×1200 1260
300×600×1400 1460

AS桝　400×500

外フラット式集水桝　寸法図　長方形イメージ
呼び名 寸法（ｍｍ）
A A' B B' H' eA eB dA dB d'A d'B t
400×500×600 400 610 500 720 665 105 110 55 55 50 55 150
400×500×800 865
400×500×1000 1065
400×500×1200 1265
400×500×1500 1565

AS桝　400×600

外フラット式集水桝　寸法図　長方形イメージ
呼び名 寸法（ｍｍ）
A A' B B' H' eA eB dA dB d'A d'B t
400×600×600 400 610 600 830 665 105 115 55 60 50 55 150
400×600×800 865
400×600×1000 1065
400×600×1200 1265
400×600×1500 1565

AS桝　400×800

外フラット式集水桝　寸法図　長方形イメージ
呼び名 寸法（ｍｍ）
A A' B B' H' eA eB dA dB d'A d'B t
400×800×600 400 610 800 1080 665 105 140 45 75 60 65 150
400×800×800 865
400×800×1000 1065
400×800×1200 1265
400×800×1400 1465
400×800×1600 1665

AS桝　500×600

外フラット式集水桝　寸法図　長方形イメージ
呼び名 寸法（ｍｍ）
A A' B B' H' eA eB dA dB d'A d'B t
500×600×800 500 720 600 830 875 110 115 55 60 55 55 175
500×600×1000 1075
500×600×1200 1275
500×600×1400 1475
500×600×1700 1775

AS桝　500×1000

外フラット式集水桝　寸法図　長方形イメージ
呼び名 寸法（ｍｍ）
A A' B B' H' eA eB dA dB d'A d'B t
500×1000×600 500 720 1000 1300 675 110 150 50 80 60 70 175
500×1000×800 875
500×1000×1000 1075
500×1000×1200 1275
500×1000×1400 1475
500×1000×1600 1675

AS桝　600×700

外フラット式集水桝　寸法図　長方形イメージ
呼び名 寸法（ｍｍ）
A A' B B' H' eA eB dA dB d'A d'B t
600×700×800 600 830 700 970 885 115 135 60 70 55 65 255
600×700×1000 1085
600×700×1200 1285
600×700×1400 1485
600×700×1600 1685
600×700×1800 1885

AS桝　800×1000

外フラット式集水桝　寸法図　長方形イメージ
呼び名 寸法（ｍｍ）
A A' B B' H' eA eB dA dB d'A d'B t
800×1000×1000 800 1080 1000 1300 1100 140 150 75 80 65 70 310
800×1000×1250 1350
800×1000×1500 1600
800×1000×1750 1850
800×1000×2000 2100
800×1000×2250 2350

PU桝（落ちふた式U形側溝 対応）

正方形

PU桝　250×250

外フラット式集水桝　寸法図　正方形イメージ
呼び名 寸法（ｍｍ）
A A' B B' H' eA eB dA dB d'A d'B t
250×250S 250 460 250 460 450 105 105 45 45 60 60 130
250×250A 550
250×250B 700
250×250C 800
250×250D 900 149
250×250E 1100

PU桝　300×300

外フラット式集水桝　寸法図　正方形イメージ
呼び名 寸法（ｍｍ）
A A' B B' H' eA eB dA dB d'A d'B t
300×300S 300 520 300 520 500 110 110 50 50 60 60 135
300×300A 600
300×300B 700
300×300C 800
300×300D 1000 155
300×300E 1200
300×300F 1400

PU桝　400×400

外フラット式集水桝　寸法図　正方形イメージ
呼び名 寸法（ｍｍ）
A A' B B' H' eA eB dA dB d'A d'B t
400×400S 400 630 400 630 610 115 115 55 55 60 60 150
400×400A 710
400×400B 810
400×400C 910
400×400D 1110 170
400×400E 1310
400×400F 1510

PU桝　500×500

外フラット式集水桝　寸法図　正方形イメージ
呼び名 寸法（ｍｍ）
A A' B B' H' eA eB dA dB d'A d'B t
500×500S 500 750 500 750 730 125 125 60 60 65 65 165
500×500A 830
500×500B 930
500×500C 1130
500×500D 1330
500×500E 1530
500×500F 1730

長方形

PU桝　250×500

外フラット式集水桝　寸法図　長方形イメージ
呼び名 寸法（ｍｍ）
A A' B B' H' eA eB dA dB d'A d'B t
250×500S 250 460 500 710 450 105 105 45 45 60 60 130
250×500A 550
250×500B 700
250×500C 800
250×500D 900 150
250×500E 1100

PU桝　300×600

外フラット式集水桝　寸法図　長方形イメージ
呼び名 寸法（ｍｍ）
A A' B B' H' eA eB dA dB d'A d'B t
300×600S 300 520 600 820 500 110 110 50 50 60 60 135
300×600A 600
300×600B 700
300×600C 800
300×600D 1000 155
300×600E 1200
300×600F 1400

PU桝　400×600

外フラット式集水桝　寸法図　長方形イメージ
呼び名 寸法（ｍｍ）
A A' B B' H' eA eB dA dB d'A d'B t
400×600S 400 630 600 820 610 115 110 50 50 65 60 150
400×600A 710
400×600B 810
400×600C 910
400×600D 1110
400×600E 1310
400×600F 1510

PU桝　500×600

外フラット式集水桝　寸法図　長方形イメージ
呼び名 寸法（ｍｍ）
A A' B B' H' eA eB dA dB d'A d'B t
500×600S 500 750 600 820 730 125 110 50 50 75 60 165
500×600A 830
500×600B 930
500×600C 1130
500×600D 1330
500×600E 1530
500×600F 1730

オプション（外フラット式集水桝）

グレーチング

現場に合わせてグレーチングの種類、開閉方法などが選べます。



種類 普通目　・　細目
開閉方法 110°開閉　・　ボルト固定式　・　落し込み式
耐荷重 T-2　・　T-6 / T-14　・　T-25

※AS桝 正方形 600×600以上、長方形 400×800 と 500×1000 以上は２枚割れグレーチングとなります。（ゴミカゴもグレーチングと同様に２枚付属します）

排水ドレン金具

「排水ドレンなし」と「排水ドレン付」の２タイプから選べます。
排水ドレン金具付タイプは、水たまりや透水性舗装の雨水を効率よく排水することができます。


外フラット集水桝　排水ドレン金具付が選べます

排水ドレンの特長

・経年による舗装沈下に対応します！
・透水性舗装に浸透した雨水を、側面の穴より効率よく排水できます。
・排水ドレンは受枠と一体で、サビつきや角欠けの心配がなく、排水効果が持続します。


外フラット式集水桝　ドレン金具付きの仕組み

ステップの取付け

外フラット式集水桝　大型桝のステップ取付け可能
AS桝 正方形 600×600 以上と、長方形 800×1000 の大型桝は、オプションでステップを取り付けることができます【受注生産品】

桝ベース

プレキャスト桝との併用でさらなる工期の短縮が可能です。

桝ベースの特長

・AS桝、PU桝に使用できます（底付桝ベースはPU桝専用）
・ベースコンクリートの現場打ち作業がないので工期短縮できます
・置くだけの簡単施工！

ラインナップ（桝ベース）

桝ベース　イメージ

桝ベース

AS桝・PU桝 共用


底付桝ベース　イメージ

底付桝ベース

PU桝 専用

桝ベース　設置イメージ

桝ベース：開口を設けています

底付桝ベース　設置イメージ

底付桝ベース：桝本体と同様幅

寸法規格（桝ベース）

桝ベース　（正方形）

桝ベース　寸法図イメージ
呼び名 寸法（ｍｍ）
A B a b t
250× 250用 560 560 150 150 100
300× 300用 620 620 200 200
400× 400用 730 730 300 300
500× 500用 850 850 400 400
600× 600用 930 930 500 500
700× 700用 1070 1070 500 500
800× 800用 1180 1180 500 500
1000×1000用 1400 1400 500 500

桝ベース　（長方形）

桝ベース　寸法図イメージ
呼び名 寸法（ｍｍ）
A B a b t
250× 500用 810 560 400 150 100
300× 600用 930 620 500 200
400× 500用 820 710 400 300
400× 600用 930 710 500 300
500× 600用 930 820 500 400
600× 700用 1070 930 500 500
800×1000用 1400 1180 500 500

底付桝ベース　（正方形）※PU桝 専用 NEW

底付桝ベース　寸法図
呼び名 寸法（ｍｍ）
A' B' H t
   250×250　SABC用 460 460 100 60
   250×250　DE用 460 460 100 60
   300×300　SABC用 520 520 100 55
   300×300　DEF用 520 520 100 55
   400×400　SAB用 630 630 100 50
   400×400　CDEF用 630 630 100 50
   500×500　SAB用 750 750 100 55
   500×500　CDEF用 750 750 100 55

底付桝ベース　（長方形）※PU桝 専用 NEW

底付桝ベース　寸法図
呼び名 寸法（ｍｍ）
A' B' H t
   250×500　SABC用 460 710 100 60
   250×500　DE用 460 710 100 60
   300×600　SABC用 520 820 100 55
   300×600　DEF用 520 820 100 55

桝ベース　施工イメージ

桝ベース
桝ベース　施工イメージ

施工は置くだけで簡単。開口あり、桝本体を設置し浸透桝としても使用可能

桝ベース　施工イメージ

プレキャスト桝と併せることでさらに工期短縮が可能

底付桝ベース
底付桝ベース　上から見たところ

※上から見たところ
施工は置いて桝本体を重ねるだけ、インバートコンクリート不要

底付桝ベース　設置イメージ


桝本体と同様幅で、住宅地など掘削範囲が限られる箇所でも施工可能

外フラット式集水桝　施工事例

外フラット式集水桝（AS桝）施工写真

▲ AS桝正方形（福島県会津若松市）

外フラット式集水桝（AS桝）施工写真

▲ AS桝正方形（宮城県女川町）

外フラット式集水桝（AS桝）施工写真

▲ AS桝長方形（岩手県北上市）

外フラット式集水桝（PU桝）施工写真

▲ PU桝正方形（福島県福島市）

外フラット式集水桝（PU桝）施工写真

▲ PU桝正方形（宮城県女川町）

外フラット式集水桝（PU桝）施工写真

▲ PU桝長方形（福島県会津若松市）
